С двух сторон в барабане (1) [рис. 1] имеются полости (расточки), в которых расположены уплотнённые чугунными кольцами (3) и (4) поршни (2).

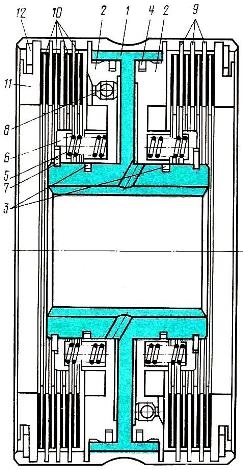

Рис. 1. Двойной фрикцион коробки передач трактора МТЗ-100 и МТЗ-102.
1) – Барабан;
2) – Поршень;
3) – Уплотнительное кольцо;
4) – Уплотнительное кольцо;
5) – Отжимная пружина;
6) – Опорный диск;
7) – Стопорное кольцо;
8) – Центробежный шариковый клапан сброса давления;
9) – Ведущие стальные диски;
10) – Ведомые металлокерамические диски;
11) – Опорный диск;
12) – Стопорное кольцо.
В гнёздах каждого поршня установлены по 16 пружин (5), которые опираются на опорный диск (6). Указанный диск посредством стопорного кольца (7) зафиксирован на ступице барабана. В поршнях предусмотрено по паре центробежных шариковых клапанов (8) сброса давления рабочей жидкости из рабочих полостей цилиндров после отъединения цилиндров от нагнетательной магистрали управления коробкой передач трактора МТЗ-100 и МТЗ-102. В пазы барабана устанавливаются ведущие стальные диски (9), а между ними – ведомые металлокерамические диски (10) с внутренними шлицами. Опорные диски, фиксируемые стопорными кольцами (12), ограничивают пакеты дисков.
