Фазы газораспределения, как правило, изображаются в виде круговой диаграммы [рис. 1] в градусах поворота коленчатого вала (градусы п. к. в.).

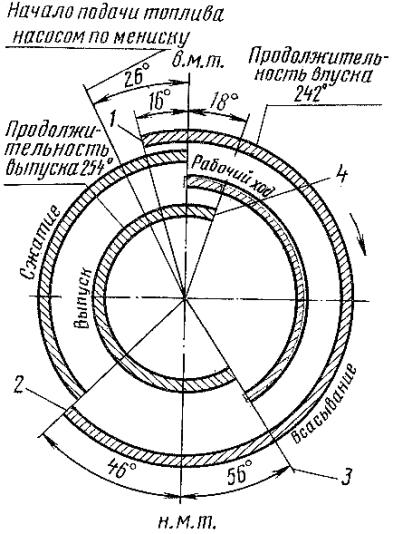

Рис. 1. Диаграмма фаз газораспределения двигателя Д-245 трактора МТЗ-100 и МТЗ-102.
1) – Начало открытия впускного клапана;
2) – Начало закрытия впускного клапана;
3) – Начало открытия выпускного клапана;
4) – Начало закрытия выпускного клапана.
Совмещением меток на шестернях распределения, наносимых при их изготовлении, обеспечивается правильность и удобство установки фаз газораспределения двигателя при сборке. Две впадины-метки на промежуточной шестерне (3) [рис. 2], обозначены буквами «К» и «Т», а также на один зуб нанесена метка «Р». Впадина «К» располагается против меченого зуба шестерни коленчатого вала (6). Впадина «Т» располагается против меченого зуба шестерни (4) привода топливного насоса. Зуб с меткой «Р» располагается против меченой впадины шестерни распределительного вала (2).
Рис. 2. Схема установки шестерён газораспределения двигателя Д-245 трактора МТЗ-100 и МТЗ-102.
1) – Шестерня привода гидронасоса;
2) – Шестерня распределительного вала;
3) – Промежуточная шестерня;
4) – Шестерня привода топливного насоса;
5) – Ведущая шестерня масляного насоса;
6) – Шестерня коленчатого вала.
