Механизм газораспределения трактора МТЗ-100 и МТЗ-102


* * *

Механизм газораспределения предназначается для впуска воздуха в цилиндр и выпуска из него отработавших газов в определённые моменты времени.

Конструкция механизма газораспределения трактора МТЗ-100 и МТЗ-102 включает в себя: распределительный вал (1) [рис. 1], шестерни (2), (3), (4), (6) [рис. 2], толкатели (2), штанги (5), оси (8) с пружинами (12) и (13), тарелками (9) и сухарями (10). Клапаны приводятся в действие от распределительного вала через толкатели, штанги, регулировочные винты (6) и коромысла (7), преодолевая усилие пружин (12) и (13).

Двигатель Д-245 (поперечный разрез) трактора МТЗ-100 и МТЗ-102

Рис. 1. Двигатель Д-245 (поперечный разрез) трактора МТЗ-100 и МТЗ-102.

1) – Распределительный вал;

2) – Толкатель;

3) – Направляющая втулка клапана;

4) – Клапан;

5) – Штанга;

6) – Регулировочный винт;

7) – Коромысло;

8) – Ось коромысла;

9) – Тарелка;

10) – Сухарь;

11) – Стойка;

12) – Внутренняя пружина;

13) – Наружная пружина.

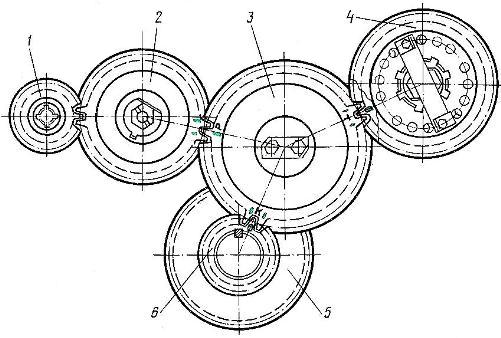

Схема установки шестерён газораспределения двигателя Д-245 трактора МТЗ-100 и МТЗ-102

Рис. 2. Схема установки шестерён газораспределения двигателя Д-245 трактора МТЗ-100 и МТЗ-102.

1) – Шестерня привода гидронасоса;

2) – Шестерня распределительного вала;

3) – Промежуточная шестерня;

4) – Шестерня привода топливного насоса;

5) – Ведущая шестерня масляного насоса;

6) – Шестерня коленчатого вала.
