Фильтр грубой очистки топлива трактора МТЗ-100 и МТЗ-102 используется для предварительной очистки топлива от механических примесей и воды. Слив отстоя из фильтра должен выполняться через 125 мото/ч. Для этого следует отвернуть пробку отверстия в нижней части колпака. Промывание фильтра грубой очистки топливом производится после 1000 мото/ч. Порядок выполнения указанной операции:
— Закрыть кран топливного бака (1) [рис. 1];

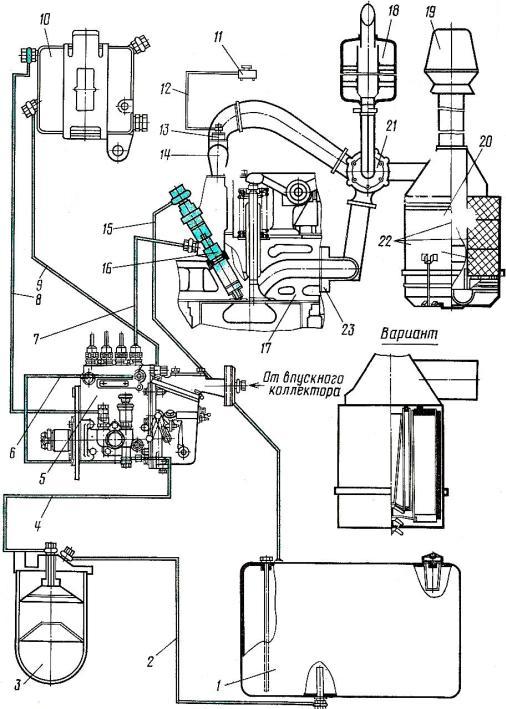

Рис. 1. Схема системы питания двигателя Д-245 трактора МТЗ-100 и МТЗ-102.
1) – Топливный бак.
— Снять нажимное кольцо (5) [рис. 2] и стакан (4);
Рис. 2. Фильтр грубой очистки топлива трактора МТЗ-100 и МТЗ-102.
1) – Корпус фильтра;
2) – Фильтрующий элемент;
3) – Распределитель;
4) – Стакан;
5) – Нажимное кольцо.
— Вывинтить фильтрующий элемент (2);
— Снять распределитель (3);
— Промыть в чистом дизельном топливе фильтрующий элемент, распределитель и стакан фильтра;
— Установить на место фильтрующий элемент, распределитель, стакан фильтра;
— Заполнить топливом систему питания трактора МТЗ-100 и МТЗ-102.
