Фильтр тонкой очистки топлива трактора МТЗ-100 и МТЗ-102 – односекционный, со сменным двухступенчатым бумажным фильтрующим элементом. Проходя сквозь шторы фильтрующего элемента, топливо очищается от механических примесей. Слив отстоя из фильтра должен выполняться через 125 мото/ч через отверстие, имеющееся в нижней части корпуса (1) [рис. 1].

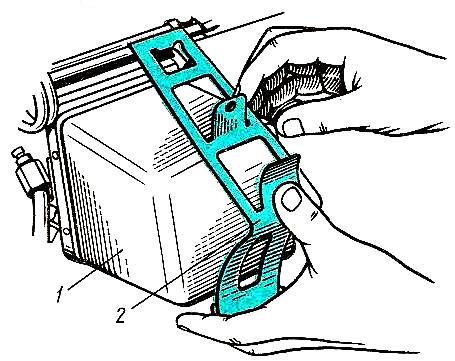

Рис. 1. Фильтр тонкой очистки топлива трактора МТЗ-100 и МТЗ-102.
1) – Корпус фильтра;
2) – Скоба.
Удаление воздуха из системы питания производится через штуцер в верхней части корпуса. Замена фильтрующих элементов должна выполняться при переходе к зимнему периоду эксплуатации, но не реже чем через 1500 мото/ч. Порядок проведения указанной операции:
— Закрыть кран топливного бака (1) [рис. 2];
Рис. 2. Схема системы питания двигателя Д-245 трактора МТЗ-100 и МТЗ-102.
1) – Топливный бак.
— Через отверстие в нижней части корпуса (1) [рис. 1] слить топливо из фильтра тонкой очистки;
— Снять скобу (2);
— Заменить фильтрующий элемент;
— По завершении сборки заполнить систему питания топливом.
