Для испытания гидроцилиндра гидравлической системы управления навесным устройством трактора «Кировец» (К-700, К-700А, К-701, К-702) следует применять индустриальное масло при температуре 25-60 град. Цельсия.
Установить гидроцилиндр на стенд и закрепить. Присоединить трубопроводы к угольникам (38) [рис. 1]. Проверить перемещение штока из одного положения в другое, поочерёдно подавая масло к нижнему, а потом верхнему угольникам (не менее 6 раз). Требуемое для перемещения штока гидроцилиндра максимальное давление масла не должно превышать 5 кгс/см2 (0,5 МПа). Перемещение штока из одного крайнего положения в другое должно происходить без изменения давления масла. Опрессовать гидроцилиндр маслом необходимо под давлением 150±10 кгс/см2 (15±1 МПа), подводимым поочерёдно к нижнему и верхнему угольникам на протяжении одной минуты (для каждого положения). Подтекание масла недопустимо. Подтянуть гайки (24). Полностью выдвинуть шток и отсоединить от верхнего угольника трубопровод. Вдвинуть шток до упора в заднюю крышку посредством приспособления стенда, а затем отсоединить трубопровод от нижнего угольника. Заглушить отверстия в угольниках посредством заглушек. Снять гидроцилиндр со стенда.

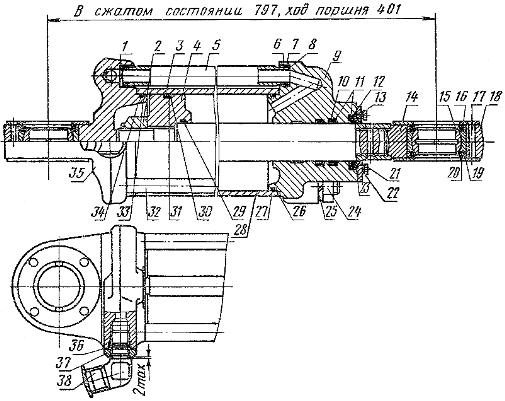

Рис. 1. Гидроцилиндр гидравлической системы управления навесным устройством трактора «Кировец» К-700, К-700А, К-701, К-702.
1), 22), 25) – Пружинные шайбы;
2), 24), 37) – Гайки;
3), 7), 11), 26), 30), 34) – Защитные шайбы;
4) – Поршень;
5) – Маслопровод;
6) – Шайба;
8), 10), 27), 29), 31), 33), 36) – Уплотнительные кольца;
9), 13), 16), 35) – Крышки;
12) – Манжета;
14) – Шток;
15) – Подшипник;
17) – Заклёпка;
18) – Головка штока;
19) – Кольцо;
20) – Сальник;
21) – Болт;
23) – Скребок;
28) – Корпус;
32) – Шпилька;
38) – Угольник.
