Задний контрпривод комбайна «Дон» имеет два варианта исполнения:
— для комбайнов, оснащённых копнителем;
— для комбайнов, оснащённых измельчителем.
Крепление вала (10) на боковинах (13) молотилки на обеих модификациях комбайна аналогично: вал устанавливается в шарикоподшипниках с фланцевыми корпусами. В комбайнах с копнителем на правый конец вала установлен приводной шкив (12), который сидит на шпонке и закреплён гайками. На левом конце вала размещены шкивы (8) и (9) и предохранительная муфта со звёздочкой (7) привода половонабивателя.
Принцип действия предохранительной муфты: при нормальной нагрузке на механизм копнителя звездочка (7) приводится в действие от шкива (12) через ведущую ступицу (3) и фрикционные кольца (4). При повышении нагрузки выше допустимого значения возрастёт сопротивление на ведущей звёздочке. Ведущая ступица (3) муфты начнёт пробуксовывать относительно ведомого диска со звёздочкой (7). Движение механизмов копнителя прекратится.
В комбайнах с измельчителем на правый конец вала устанавливается на шпонках приводной шкив (12), шкив (15) привода шнека измельчителя, а также на подшипниках установлен шкив (16) привода измельчающего барабана (все шкивы затянуты гайками). На левом конце вала на шпонках размещены: звёздочка (7) привода половонабивателя, шкив (8) привода колосового элеватора, шкив (14) привода соломотряса и контрпривода измельчителя.
Контрпривод вентилятора предназначен для привода вентилятора и очистки комбайна, а вариатор – для изменения частоты вращения вентилятора.
Механизм контрпривода смонтирован на оси (18), закреплённой на кронштейне (17), который приварен к раме молотилки. На оси (18) размещён (на шарикоподшипниках) неподвижный диск (19) ведущего шкива вариатора с тремя ручьями. Через один ручей шкив получает вращение от битера, а через два других ручья передаёт его на колебательный вал очистки.
Подвижный диск (20) шкива вариатора с одной стороны соединён (через шпонку) со ступицей неподвижного диска, а с другой стороны (через шарикоподшипник) – со ступицей маховика (22). Для обеспечения безопасной работы к маховику прикреплён щиток (21).
На валу вентилятора располагается ведомый шкив вариатора, состоящий из подвижного диска (25) и неподвижного диска (26), прижатых друг к другу пружиной (24).
Чтобы изменить частоту вращения вентилятора, следует отпустить фиксатор (23) путём поворота его против часовой стрелки. Далее, вращая маховик (22), сдвинуть либо раздвинуть диски ведущего шкива вариатора. Затем необходимо затянуть фиксатор путём вращения его по часовой стрелке.
При сдвигании дисков на ведущем шкиве вариатора диски ведомого шкива будут раздвигаться, сжимая при этом пружину (24) – частота вращения вентилятора увеличится.
При раздвигании дисков ведущего шкива вариатора натяжение ремня ослабеет, и ремень будет переходить на меньший диаметр. В то же время, под действием пружины (24) подвижный диск (25) ведомого шкива вариатора начнёт сдвигаться в сторону неподвижного диска (26), выжимая ремень на больший диаметр – частота вращения вентилятора уменьшится.
Рис. 1. Задний контрпривод комбайна «Дон» с копнителем.
1) – Стяжной болт;
2) – Пружина сжатия;
3) – Ведущая ступица;
4) – Фрикционное кольцо;
5) – Кольцо;
6) – Защитный кожух;
7) – Звёздочка привода половонабивателя;
8) – Шкив привода колосового элеватора;
9) – Шкив привода соломотряса;
10) – Вал;
11) – Распорная труба;
12) – Приводной шкив;
13) – Боковина молотилки.
Рис. 2. Задний контрпривод комбайна «Дон» с измельчителем.
7) – Звёздочка привода половонабивателя;
8) – Шкив привода колосового элеватора;
10) – Вал;
11) – Распорная труба;
12) – Приводной шкив;
14) – Шкив привода соломотряса и левого контрпривода измельчителя;
15) — Шкив привода шнека измельчителя;
16) — Шкив привода измельчающего барабана.

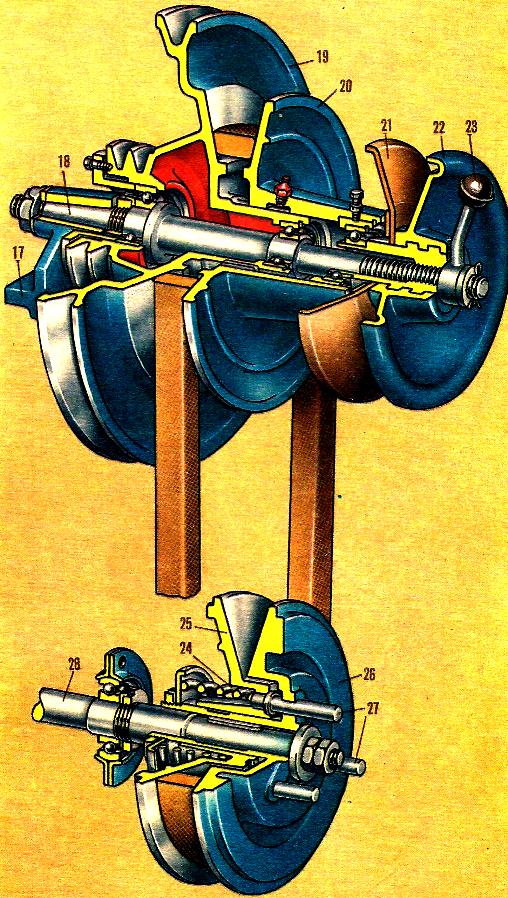

Рис. 3. Контрпривод и вариатор вентилятора очистки комбайна «Дон».
17) – Кронштейн контрпривода;
18) – Ось;
19) – Неподвижный диск ведущего шкива вариатора;
20) — Подвижный диск ведущего шкива вариатора;
21) – Щиток;
22) – Маховик;
23) – Фиксатор;
24) — Пружина сжатия;
25) — Подвижный диск ведомого шкива вариатора;
26) — Неподвижный диск ведущего шкива вариатора;
27) – Направляющие пальцы;
28) – Вал вентилятора.
