В холодном состоянии натяг между поршневым пальцем и отверстиями в бобышках поршня должен находиться в пределах 0,010-0,020 мм. Поршневые пальцы и отверстия в поршне подразделяются на три размерные группы, представленные в [табл. 1]. Необходимый натяг обеспечивается только при сборке пальцев с поршнями одинаковой размерной группы.

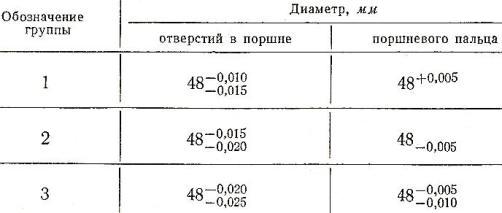

Табл. 1. Маркировка поршневых пальцев двигателя Д-20 трактора Д-20 по диаметру.
Номер размерной группы пальца указывается цифрой либо рисками на его торце, номер размерной группы отверстий обозначен на днище.
Величина зазора между поршневым пальцем и втулкой верхней головки шатуна двигателя Д-20 трактора ДТ-20 реализуется допусками на изготовление данных деталей и находится в пределах 0,025-0,055 мм. В этой связи втулки и пальцы сопрягаются без подбора.
