Деформацию гнёзд коренных подшипников проверяют скалкой. При отсутствии деформации скалка входит и проворачивается в гнёздах без больших усилий. Выборочно величину несоосности гнёзд коренных подшипников проверяют индикаторным приспособлением [рис. 1]. Блок цилиндров устанавливают на верстак и в крайние гнёзда коренных подшипников вставляют втулки (1), а во втулки – скалку (7). Одновременно на скалки надевают хомутики (7). При вращении скалки шарик (3) рычага (4) перекатывается по поверхности гнезда. Колебания рычага (4) передаются на ножку индикатора (2). Стрелка индикатора показывает величину несоосности постели, которая допускается в пределах 0,02 мм. Пружина (5) обеспечивает надёжный контакт между шариком и поверхностью гнезда.

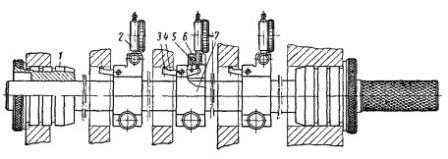

Рис. 1. Приспособление для проверки деформации гнёзд коренных подшипников.
1) – Втулка;
2) – Индикатор;
3) – Шарик;
4) – Рычаг;
5) – Пружина;
6) – Хомутик;
7) – Скалка.
