Проверка и регулировка выполняется без муфты опережения впрыска топлива по началу движения в трубке моментоскопа топлива. Угол поворота кулачкового вала ТНВД, при вращении его по часовой стрелке (смотреть со стороны привода) определяет начало подачи топлива секциями топливного насоса. О правильной регулировке ТНВД свидетельствует начало подачи топлива первой секцией за 37-38 град. до оси симметрии профиля кулачка. Для её определения необходимо зафиксировать на лимбе момент начала движения топлива в трубке моментоскопа в процессе поворота кулачкового вала по часовой стрелке, потом повернуть вал по часовой стрелке и на 90 град. и, вращая его против часовой стрелки (в обратном направлении), зафиксировать на лимбе момент начала движения топлива в моментоскопе. Ось симметрии профиля кулачка определяется серединой между двумя данными зафиксированными точками. Приняв за 0 град. угол начала подачи топлива первой секцией, согласно [табл. 1] получаем порядок начала подачи топлива остальными секциями насоса.
Таблица. 1. Порядок подачи топлива секциями топливного насоса двигателей ЯМЗ-238НБ и ЯМЗ-240Б тракторов «Кировец» К-700, К-700А, К-701, К-702.
В [табл. 2] приведены значения показателей, которые контролируются в процессе регулировки величины и равномерности подачи топлива секциями ТНВД.

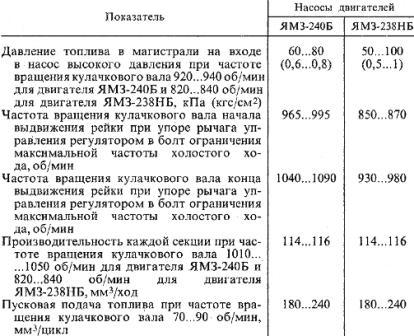

Таблица 2. Показатели, контролируемые при регулировке величины и равномерности подачи топлива секциями ТНВД.
Допустимая величина неточности интервала между началом подачи топлива любой секцией топливного насоса относительно первой составляет не более 1/3 град. В случае необходимости, посредством болта толкателя выполняется регулировка начала подачи топлива. При ввёртывании болта топливо начинает подаваться позже, а при вывёртывании – раньше. По завершении регулировки следует застопорить гайками регулировочные болты.
