При пуске двигателя следует приложить значительное усилие для сжатия в цилиндрах воздуха и создания высокой температуры в камерах сжатия. Высокая температура необходима для воспламенения топлива.
Конструкция пускового устройства двигателя Д-50 включает в себя следующие элементы:
— электростартер СТ-212;
— свечи накаливания СНД 100Б-3.
В пусковое устройство двигателя Д-50Л включены:
— пусковой двигатель ПД-10У [рис. 1];
— редуктор пускового двигателя [рис. 2].

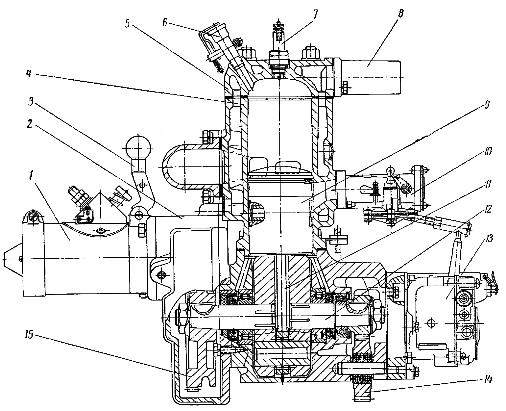

Рис. 1. Пусковой двигатель ПД-10У тракторов МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л.
1) – Электростартер;
2) – Кожух маховика;
3) – Рукоятка включения стартера;
4) – Цилиндр;
5) – Головка цилиндра;
6) – Заливной краник;
7) – Искровая свеча;
8) – Водоотводящий патрубок;
9) – Поршень;
10) – Карбюратор;
11) – Шатун;
12) – Коленчатый вал;
13) – Магнето;
14) – Промежуточная шестерня;
15) – Маховик.
Рис. 2. Редуктор пускового двигателя ПД-10У тракторов МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л.
1) – Рукоятка;
2) – Установочный винт;
3) – Вал;
4) – Крышка редуктора;
5) – Шестерня муфты включения;
6) – Корпус редуктора;
7) – Шестерня включения;
8) – Грузы;
9) – Ведущий барабан;
10) – Ведущий диск;
11) – Ведомый диск;
12) – Ролик;
13) – Упор;
14) – Ступица;
15) – Нажимной диск;
16) – Держатель грузов.
