Порядок разборки конечной передачи ведущего моста трактора «Кировец» (К-700, К-700А, К-701, К-702):
1) – Демонтировать с полуоси (50) [рис. 1] стопорное кольцо, солнечную шестерню (51), а также другое стопорное кольцо;
2) – Отвернуть болты (15) крепления тормозного барабана к ступице (12);
3) – Демонтировать тормозной барабан (41);
4) – Отвернуть болты (35) крепления крышки (32);
5) – Демонтировать крышку;
6) – Вынуть стопорное кольцо из крышки, а затем выпрессовать самоподжимные сальники;
7) – Выпрессовать шарикоподшипники (38) и распорные кольца (36) и (37) из ступицы;
8) – Снять пружинное кольцо (47);
9) – Выпрессовать наружную обойму роликоподшипника (44) и ступицы;
10) – Снять стопорное кольцо (11) с оси (2) сателлитов;
11) – Спрессовать с оси сателлиты (9) с первым роликоподшипником, а также наружной обоймой второго подшипника;
12) –Снять распорное кольцо с оси;
13) – Спрессовать внутреннюю обойму подшипника;
14) – Выпрессовать наружное кольцо роликоподшипника из сателлита;
15) – Демонтировать остальные сателлиты и разобрать;
16) – Отвернуть гайки винтов (5) [рис. 2] крепления тормозных накладок (2) к колодке тормоза;
17) – Демонтировать с колодок тормозные накладки;
18) – Отвернуть винт (4) крепления сухаря (3) к колодке тормоза;
19) – Снять сухарь с колодки;
20) – Выпрессовать втулку (7) оси;
21) – Отвернуть гайки стяжных болтов крышки (5) [рис. 3] с корпуса рычага (1) тормоза;
22) – Вывернуть пробку (9) фиксатора;
23) – Вынуть пружину (8) и шарик (7) фиксатора;
24) – Выпрессовать ось (3) червяка из корпуса, заглушку;
25) – Вынуть из корпуса червяк (2) и червячную шестерню (4).
Рис. 1. Ведущий мост трактора «Кировец» К-700, К-700А, К-701, К-702.
1), 6), 38), 44) – Подшипники;
2) – Ось;
3) – Шпилька;
4) – Водило;
5), 23), 28, 39) – Регулировочные прокладки;
7), 8), 10), 11), 30), 36), 37, 47), 49) – Кольца;
9) – Сателлит;
12) – Ступица;
13) – Стопорная планка;
14), 15), 19), 24), 25), 26), 35), 53) – Болты;
16) – Суппорт;
17) – Кулак;
18), 20), 31), 42), 43) – Втулки;
21) – Рычаг;
22) – Кронштейн;
27) – Кожух;
29), 34) – Манжеты;
32), 52) – Крышки;
33), 46) – Гайки;
40) – Ось;
41) – Тормозной барабан;
45) – Венечная шестерня;
48) – Пробка;
50) – Полуось;
51) – Шестерня.

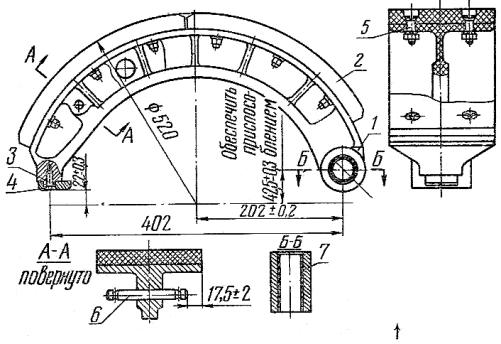

Рис. 2. Колодка тормоза ведущего моста трактора «Кировец» К-700, К-700А, К-701, К-702.
1) – Основание колодки;
2) – Накладка;
3) – Сухарь;
4) – Винт;
5) – Винт;
6) – Ось;
7) – Втулка.

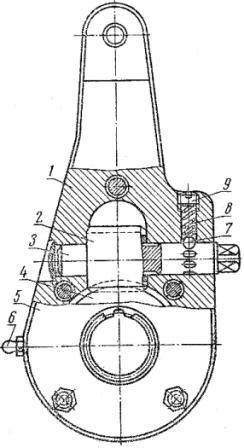

Рис. 3. Рычаг тормоза ведущего моста трактора «Кировец» К-700, К-700А, К-701, К-702.
1) – Рычаг;
2) – Червяк;
3) – Ось червяка;
4) – Червячная шестерня;
5) – Крышка;
6) – Маслёнка;
7) – Шарик;
8) – Пружина;
9) – Пробка.
