Порядок разборки вертикального раскоса навесного устройства трактора «Кировец» (К-700, К-700А, К-701, К-702):
1) – Уложить на верстак вертикальный раскос;
2) – Расстопорить, а затем извлечь палец (3) [рис. 1];
3) – Расшплинтовать ось вилки;
4) – Выбить ось вилки;
5) – Рассоединить вилку (1) с винтом (2);
6) – Из наружной трубы (4) вывернуть винт (2);
7) – Из внутренней трубы (7) вывернуть нижний шарнир (9) в сборе;
8) – Извлечь из внутренней трубы заглушку (8);
9) – Нижний шарнир вставить в приспособление и посредством пресса срезать заклёпки;
10) – Разобрать шарнир;
11) – Разборка второго вертикального раскоса производится по аналогичному алгоритму.

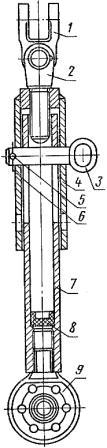

Рис. 1. Вертикальный раскос навесного устройства трактора «Кировец» К-700, К-700А, К-701, К-702.
1) – Вилка;
2) – Винт;
3) – Палец;
4) – Труба;
5) – Чека;
6) – Кольцо;
7) – Труба;
8) – Заглушка;
9) – Шарнир.
