Порядок разборки левой нижней тяги навесного устройства трактора «Кировец» (К-700, К-700А, К-701, К-702):
1) – Уложить на монтажный стол левую нижнюю тягу;
2) – Расшплинтовать гайку (4) [рис. 1];
3) – Отвернуть гайку;
4) – Выбить из корпуса левой тяги ось (2);
5) – Демонтировать с корпуса левой тяги рычаг (1);
6) – Расшплинтовать и вынуть чеку (8);
7) – Повернуть стопор (10), после чего выдвинуть из корпуса (5) левой тяги выдвижную тягу (20);
8) – Отвернуть гайку (11);
9) – Снять рукоятку (7) со стопора;
10) – Отсоединить, а затем снять крышку (15), пружину (17) и стопор (10);
11) – Вынуть кольцо (12) из крышки;
12) – Извлечь из корпуса левой тяги выдвижную тягу;
13) – Вставить выдвижную тягу в приспособление (шарниром), после чего на прессе срезать заклёпки;
14) – Разобрать шарнир;
15) – Выполнить аналогичные операции для разборки правой тяги.

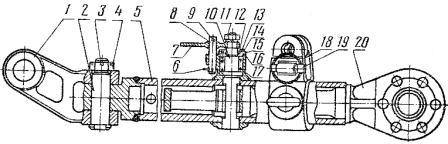

Рис. 1. Нижняя тяга навесного устройства «Кировец» К-700, К-700А, К-701, К-702.
1) – Рычаг;
2) – Ось;
3) – Шплинт;
4) – Гайка;
5) – Корпус;
6) – Шплинт;
7) – Рукоятка;
8) – Чека;
9) – Кольцо;
10) – Стопор;
11) – Гайка;
12) – Уплотнительное кольцо;
13) – Болт;
14) – Шайба;
15) – Крышка;
16) – Прокладка;
17) – Пружина;
18) – Кольцо;
19) – Чека;
20) – Выдвижная тяга.
