Установленный в кабине трактора Т-130М сигнализатор засорённости [рис. 1] системы питания двигателя воздухом включает в себя прозрачный корпус (5), поршень (3) красного цвета, возвратную пружину (6), манжету (2), которая разделяет полость сигнализатора на два отсека: полость разрежения «В», сообщающуюся с трассой впускных коллекторов, и полость атмосферного давления «А».

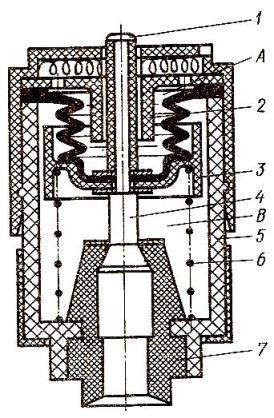

Рис. 1. Указатель засорения воздухоочистителя системы питания воздухом двигателя Д-160 трактора Т-130М.
1) – Кнопка клапана;
2) – Разделительная манжета;
3) – Поршень;
4) – Клапан;
5) – Корпус;
6) – Возвратная пружина;
7) – Резиновая втулка;
А – Полость атмосферного давления;
В – Полость разрежения.
Сигнализатор надет на трубку, соединённую со штуцером на выходном патрубке воздухоочистителя. Когда в трассе впускных коллекторов двигателя Д-160 трактора Т-130М возрастает напряжение, поршень передвигается и сжимает пружину. Определение степени засорённости воздухоочистителя производится при максимальной частоте вращения двигателя, работающего на холостом ходу. О необходимости проведения очередного технического обслуживания воздухоочистителя сигнализирует полное перекрытие окна поршнем. Операции технического обслуживания состоят в продувке, промывании, замене бумажных фильтр-патронов, промывке мультициклонного очистителя.
