Устройство двигателя СМД-14НГ трактора ДТ-75Б


* * *

Устройство двигателя СМД-14НГ (продольный и поперечный разрезы) трактора ДТ-75Б, а также расположение его агрегатов  представлено на [рис. 1 и 2].

Двигатель СМД-14НГ (поперечный разрез) трактора ДТ-75Б

Рис. 1. Двигатель СМД-14НГ (поперечный разрез) трактора ДТ-75Б.

а) – Поперечный разрез:

1) – Поддон;

2) – Масляный насос гидравлической системы;

3) – Масляный фильтр;

4) – Толкатель;

5) – Штанга;

6) – Гильза цилиндра;

7) – Выпускной коллектор;

8) – Головка цилиндров;

9) – Регулировочный винт;

10) – Коромысло;

11) – Впускной коллектор;

12) – Водоотводящая труба;

13) – Форсунка;

14) – Водоподводящий канал;

15) – Камера сгорания;

16) – Поршень;

17) – Фильтр тонкой очистки топлива;

18) – Пусковой двигатель;

19) – Шатун;

20) – Топливный насос;

21) – Фильтр грубой очистки топлива;

22) – Блок цилиндров;

23) – Крышка.

Двигатель СМД-14НГ (продольный разрез) и воздухоочиститель трактора ДТ-75Б

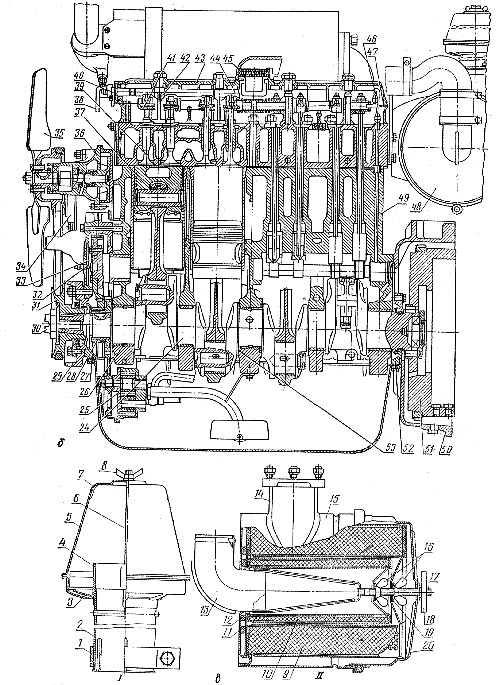

Рис. 2. Двигатель СМД-14НГ (продольный разрез) и воздухоочиститель трактора ДТ-75Б.

б) – Продольный разрез:

24) – Коленчатый вал;

25) – Масляный насос;

26) – Вкладыши;

27) – Картер шестерни;

28) – Шестерня;

29) – Передняя опора;

30) – Храповик;

31) – Шкив;

32) – Регулировочный винт;

33) – Распределительный вал;

34) – Генератор;

35) – Вентилятор;

36) – Водяной насос;

37) – Поршневой палец;

38) – Тяга;

39) – Клапан;

40) – Валик;

41) – Пружина клапана;

42) – Стойка коромысел;

43) – Крышка колпака;

44) – Валик декомпрессора;

45) – Сапун;

46) – Маслоподводящая трубка;

47) – Колпак;

48) – Воздухоочиститель;

49) – Блок цилиндров;

50) – Задняя балка;

51) – Маховик;

52) – Корпус уплотнения;

53) – Полукольцо;

в) – Воздухоочиститель:

I) – Первая ступень воздухоочистителя – моноциклон;

II) – Вторая ступень воздухоочистителя с бумажными фильтрующими элементами;

1) – Хомут;

2) – Труба;

3) – Защитная сетка;

4) – Завихритель;

5) – Колпак;

6) – Стяжная шпилька;

7) – Выбросные щели;

8) – Гайка-барашек;

9) – Основной фильтр-патрон;

10) – Предохранительный фильтр-патрон;

11) – Уплотнительное кольцо;

12) – Уплотнительное кольцо;

13) – Выходной патрубок;

14) – Входной патрубок;

15) – Корпус;

16) – Гайки-барашки;

17) – Шпилька;

18) – Маховичок;

19) – Уплотнительные шайбы;

20) – Крышка.
