Зажигание батарейное, контактно-транзисторное. Схема включения приборов зажигания показана на [рис. 1], а принципиальная схема на [рис. 2]. В систему зажигания входят катушка зажигания Б114, распределитель Р4-Д, транзисторный коммутатор ТК102, добавочное двухсекционное сопротивление СЭ107, провода высокого напряжения, свечи, а также выключатель зажигания.

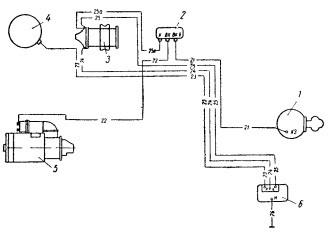

Рис. 1. Схема включения транзисторного зажигания автомобиля ЗИЛ-130.
1) – Выключатель зажигания;
2) – Добавочное сопротивление катушки зажигания;
3) – Катушка зажигания;
4) – Распределитель зажигания;
5) – Стартер;
6) – Коммутатор транзисторного зажигания;
⃰ Цифры 22-26 (включая цифры с буквенными обозначениями), написанные более мелко, указывают номера проводов схемы.

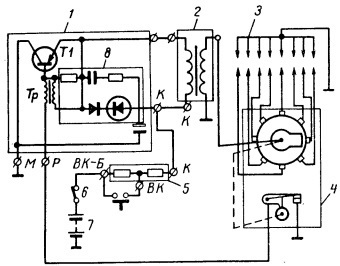

Рис. 2. Принципиальная схема контактно-транзисторной системы зажигания автомобиля ЗИЛ-130.
1) – Транзисторный коммутатор ТК102;
2) – Катушка зажигания Б114;
3) – Свечи зажигания;
4) – Распределитель Р4-Д;
5) – Добавочное сопротивление СЭ107;
6) – Выключатель зажигания;
7) – Аккумуляторная батарея;
8) – Блок защиты транзистора;
Т1 – германиевый транзистор;
Тр – специальный трансформатор.
