Для промывания масляных каналов и наружной поверхности коленчатого вала двигателя автомобиля ЗИЛ-130 после суперфиниширования используют ванну [рис. 1], состоящую из отсеков. В первом отсеке проводится наружная мойка деталей керосином, а во втором – отстой и фильтрация моющей жидкости.

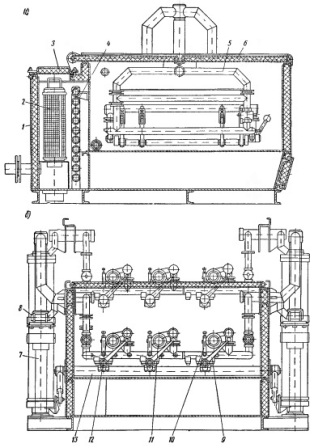

Рис. 1. Ванна для промывания масляных каналов и наружной поверхности коленчатого вала двигателя автомобиля ЗИЛ-130.
а) – Поперечный разрез;
б) – Продольный разрез;
1) – Корпус;
2) – Фильтр;
3) – Крышка;
4) – Змеевик;
5) – Рамка;
6) – Крышка;
7) – Пневматический подъёмник;
8) – Кронштейн;
9) – Рычаг крышки;
10) – Шатун;
11) – Постели гнёзд;
12) – Верхняя крышка;
13) – Эксцентриковый вал.
