Двигатель внутреннего сгорания (1) [рис. 1] и [рис. 2] со всеми механизмами (газораспределительным, кривошипно-шатунным, блоком цилиндров и прочими) и системами (смазочной, питания, охлаждения, пуска и прочими) предназначается для преобразования химической энергии (сгорание топлива) в механическую.
Рис. 1. Расположение механизмов и сборочных единиц колёсного трактора МТЗ-80.
1) – Двигатель;
2) – Главное сцепление;
3) – Коробка передач;
4) – Главная передача;
5) – Дифференциал (механизм поворота с блокировочной фрикционной муфтой);
6) – Конечная передача;
7) – Ведущее колесо;
8) – Направляющее колесо;
9) – Передний мост;
10) – Прицепной крюк;
11) – Гидронавесное устройство;
12) – ВОМ (вал отбора мощности).

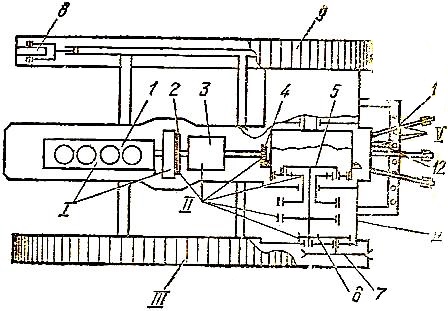

Рис. 2. Расположение механизмов и сборочных единиц на гусеничном тракторе типа ДТ-75МВ.
I – Двигатель с маховиком;
II – Трансмиссия;
III – Ходовая система;
IV – Остов;
V – Рабочее оборудование;
1) – Двигатель;
2) – Главное сцепление;
3) – Коробка передач;
4) – Центральная (главная) передача;
5) – Планетарный механизм с тормозами (механизм поворота);
6) – Конечная передача;
7) – Ведущая звёздочка;
8) – Направляющее колесо;
9) – Гусеница;
10) – Прицепное устройство;
11) – Гидронавесное устройство;
12) – ВОМ (вал отбора мощности).
