Омыватель переднего стекла позволяет с рабочего места тракториста обеспечить требуемую обзорность при загрязнении переднего стекла.

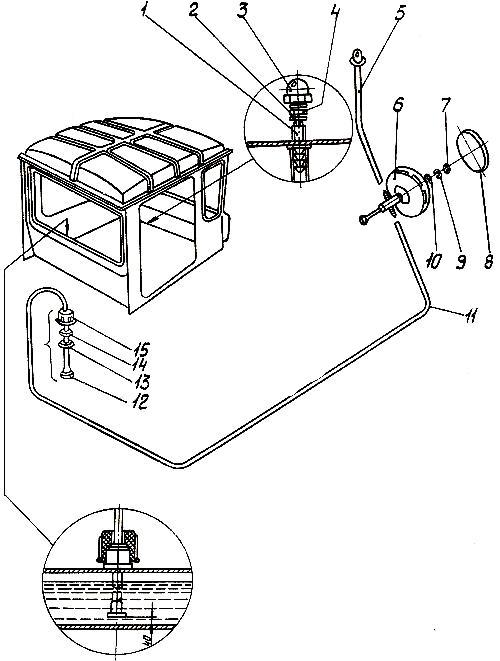

Конструкция омывателя переднего стекла кабины трактора ДТ-175С «Волгарь» представлена на [рис .1].
Рис. 1. Омыватель переднего стекла кабины педальный СО 203 трактора ДТ-175С «Волгарь».
1) – Штуцер;
2) – Прокладка;
3) – Головка;
4) – Гайка;
5) – Выпускной шланг;
6) – Насос;
7) – Гайка;
8) – Кольцо;
9) – Шайба;
10) — Шайба;
11) – Впускной шланг;
12) – Фильтр;
13) — Шайба;
14) – Шайба.
Порядок установки омывателя переднего стекла СО 203 в кабине трактора ДТ-175С «Волгарь»:
1) – Разрезать на две части резиновый шланг омывателя (длина 3700 мм): впускной шланг (11) длиной 3000 мм и выпускной шланг (5) длиной 700 мм;
2) – Свинтить головку (3) со штуцера (1), затем снять резиновую прокладку (2) и гайку (4). Соединить штуцер с выпускным шлангом (5), вставить его из кабины трактора в отверстие на передней стенке и закрепить гайкой (4). Далее следует закрепить головку через резиновую прокладку на штуцере, отверстие головки (3) должно быть направлено на переднее стекло. Шланг от головки соединить со штуцером насоса (6) омывателя;
3) – На впускной шланг (11) установить гайку (15), шайбы (13), (14) и соединить с фильтром (12). Установить шланг с фильтром в бачок вентиляционной установки и закрепить при помощи гайки (15), выдержав расстояние от фильтра до дна бачка 40-60 мм. Опустить шланг от бачка к левой стенке, пропустить его под теплоизоляцией левой стенки и соединить со штуцером насоса омывателя. Необходимо проследить, чтобы в местах изгиба шланги имели плавные переходы;
4) – При помощи кольца (8), гайки (7), шайбы (9) и (10) закрепить насос омывателя на передней стенке.
Перед пользованием омывателем переднего стекла кабины трактора ДТ-175С «Волгарь» необходимо залить чистую воду в бачок вентиляционной установки.
Чтобы привести в действие омыватель следует нажать левой ногой на педаль штока насоса до отказа, а потом быстро отпустить её. Нажимать ногой на педаль насоса следует несколько раз, до появления струи воды из отверстия головки. Одновременно для очистки стекла необходимо привести в действие стеклоочиститель. В том случае, если струя воды не достигает стекла, надлежит выполнить регулировку её направления.
При выполнении этой операции необходимо соблюдать осторожность во избежание поломки конца иглы и засорения отверстия в головке.
Эксплуатируя трактор ДТ-175С «Волгарь» в холодное время года, требуется освободить от воды систему омывателя. Для этого следует слить воду из бачка вентиляционной установки, несколько раз нажать и отпустить педаль штока насоса омывателя до прекращения поступления воды из отверстия головки.
