Промывание карбюратора пускового двигателя ПД-10УД трактора ДТ-75 осуществляется в следующем порядке:
1) – Снять крышку корпуса и диафрагму;
2) – Отвернуть крепёжные винты;
3) – Вывернуть седло и вынуть пластинчатый клапан (7) [рис. 1];
4) – Вывернуть винт холостого хода и топливопроводящий штуцер;
5) – Отсоединить сетчатый фильтр.
Промыть в бензине детали карбюратора. Сжатым воздухом продуть жиклёр холостого хода, главный жиклёр с распылителем, седло клапана, топливопроводящий штуцер, фильтрующую сетку.

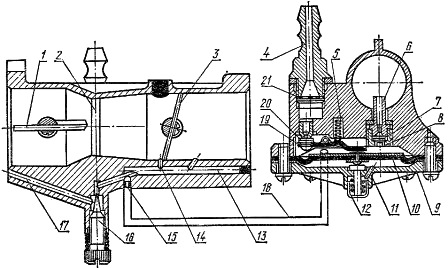

Рис. 1. Схема карбюратора 11.1107 пускового двигателя ПД-10УД трактора ДТ-75.
1) – Воздушная заслонка;
2) – Диффузор;
3) – Дроссельная заслонка;
4) – Штуцер;
5) – Пружина;
6) – Главный жиклёр с распылителем;
7) – Клапан;
8) – Седло клапана;
9) – Крышка;
10) – Диафрагма;
11) – Балансировочное отверстие;
12) – Утопитель диафрагмы;
13) – Канал холостого хода;
14) – Отверстие;
15) – Жиклёр холостого хода;
16) – Винт холостого хода;
17) – Воздушный канал;
18) – Канал;
19) – Рычаг;
20) – Клапан;
21) – Сетчатый фильтр.
