Порядок разборки грузового вала коробки передач трактора «Кировец» (К-700, К-700А, К-701, К-702):
1) – Отвернуть болты (83) [рис. 1];
2) – Демонтировать крышку (67) и кольцо (84);
3) – Выпрессовать ось (85);
4) – Извлечь из картера шестерню (71) заднего хода в сборе с подшипниками (69);
5) – Снять вилки (80) и (82) с передвижных муфт (30) и (35). Для этого необходимо расконтрить, а затем вывернуть пробки (74) фиксаторов;
6) – Извлечь фиксаторы (73) и (77);
7) – Отвернуть гайку (81);
8) – Выпрессовать клинья вилок;
9) – Извлечь валики-рейки (78) и (79) и демонтировать вилки;
10) – Выпрессовать грузовой вал;
11) – По мере прохождения вала извлечь из картера снятые детали;
12) – Посредством демонтажных болтов выпрессовать стаканы (23) и (51).

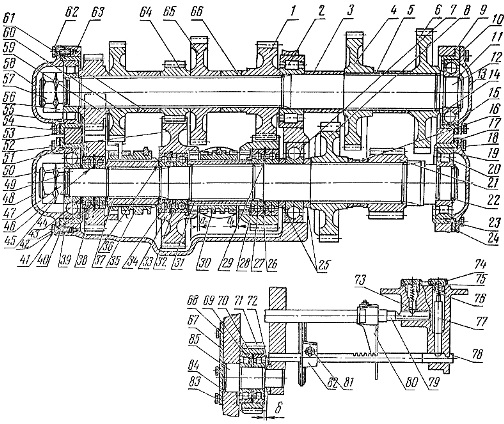

Рис. 1. Промежуточный и грузовой валы коробки передач трактора «Кировец» К-700, К-700А, К-701, К-702.
1), 4), 6), 8), 21), 28), 28), 52), 59), 60), 64), 65), 71) – Шестерни;
2), 7), 14), 20), 27), 36), 43), 50), 55), 69) – Подшипники;
3), 5), 16), 25), 61), 66) – Втулки;
9), 39), 53) – Регулировочные прокладки;
10), 17), 24), 40), 54), 68), 75) – Прокладки;
11), 22), 26), 29), 32), 33), 34), 42), 44), 46, 70), 72), 84) – Кольца;
12) – Промежуточный вал;
13), 19), 48), 58), 67) – Крышки;
15) – Обойма;
18), 41), 62), 83) – Болты;
23), 51), 63) – Стаканы;
30), 35) – Зубчатые муфты;
31), 37) – Шлицевые втулки;
45), 47), 56), 57), 81) – Гайки;
49) – Грузовой вал;
73), 77) – Фиксаторы;
74) – Пробка;
76) – Пружина;
78), 79) – Валики-рейки;
80), 82) – Вилки;
85) – Ось.
