Система охлаждения двигателя Д-245 трактора МТЗ-100 и МТЗ-102 – жидкостная (водяная) закрытого типа с принудительной циркуляцией охлаждающей жидкости. Конструкция системы охлаждения двигателя Д-245 включает в себя следующие элементы: водяной насос (7) [рис. 1], водяной радиатор (2) с заливной горловиной (3), в крышку которой вмонтирован паровоздушный клапан, рубашка охлаждения, вентилятор (5), термостат (6), шторка, соединительная арматура и сливные краники (1) и (11).

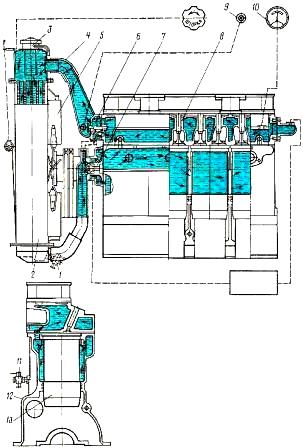

Рис. 1. Система охлаждения двигателя Д-245 трактора МТЗ-100 и МТЗ-102.
1) – Краник нижнего бачка радиатора;
2) – Водяной радиатор;
3) – Горловина верхнего бачка радиатора;
4) – Соединительный патрубок;
5) – Вентилятор;
6) – Термостат;
7) – Водяной насос;
8) – Головка цилиндров;
9) – Сигнализатор;
10) –Указатель температуры;
11) – Краник блока;
12) – Блок цилиндров;
13) – Гильза.
Контроль температурного режима двигателя Д-245 реализуется при помощи указателя температуры (его датчик находится в головке цилиндров), а также сигнализатора предельного состояния температуры охлаждающей жидкости. Максимальная температура охлаждающей жидкости не должна превышать 95 градусов Цельсия.
