Силы инерции первого порядка при уравновешивании двухцилиндрового двигателя внутреннего сгорания

В двухцилиндровом двигателе с кривошипами, расположенными под углом 180 градусов [рис. 1], силы инерции первого порядка направлены в противоположные стороны, то есть силы инерции первого порядка уравновешены

ƩP_iI=P^ʹ_iI+P^ʹʹ_iI=m₁ω²rcosα+m₁rω²cos(180+α)=m₁rω²cosα-m₁ω²rcosα=0

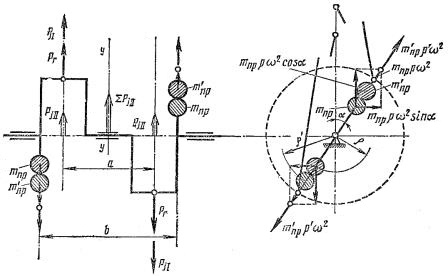

Рис. 1. Уравновешивание двухцилиндрового двигателя с кривошипами, расположенными под углом 180 градусов.

Силы инерции первого порядка создают на плече (a) момент, действующий в плоскости осей цилиндров

M_iI=P_iIa=m₁ω²r(cosα)a

Посредством противовесов действие момента от сил инерции первого порядка (M_iI) можно перенести из вертикальной плоскости, которая проходит через оси цилиндров, в горизонтальную. Противовесы можно установить на крайних щеках коленчатого вала на расстоянии (b).Тогда масса противовеса определяется из уравнения

m₁rω²(cosα)a=-m_прpω²(cosα)b

В горизонтальной плоскости будет действовать неуравновешенный момент

M_iIг=m_прpω²(sinα)b
