Система питания двигателя СМД-60 трактора Т-150 и Т-150К включает в себя сборочные единицы и детали, которые обеспечивают фильтрацию, распределение, а также подачу топлива и воздуха в цилиндры двигателя [рис. 1].

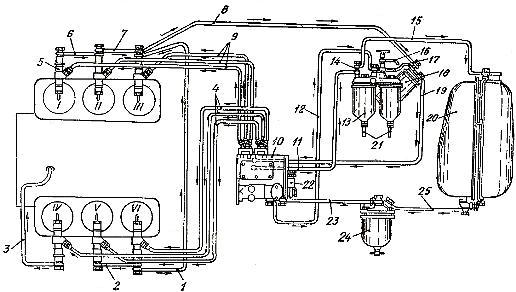

Рис. 1. Схема топливной системы двигателя СМД-60 трактора Т-150 и Т-150К.
1) – Трубка слива избыточного топлива из форсунок;
2) – Трубка слива избыточного топлива из форсунок;
3) – Трубка слива избыточного топлива из четвёртой форсунки во впускной патрубок перед турбокомпрессором;
4) – Трубка высокого давления;
5) – Форсунка;
6) – Трубка слива избыточного топлива из форсунок;
7) – Трубка слива избыточного топлива из форсунок;
8) – Трубка слива избыточного топлива из форсунок;
9) – Трубка высокого давления;
10) – Топливный насос;
11) – Трубка от насоса к перепускному клапану;
12) – Трубка от подкачивающего насоса к фильтру;
13) – Фильтр 2ТФ-3 (первая ступень);
14) – Перепускной клапан избыточного топлива в бак;
15) – Трубка слива топлива в бак;
16) – Трубка слива топлива при прокачке системы;
17) – Трубка к фильтр-кронштейну;
18) – Фильтр-кронштейн (вторая ступень);
19) – Трубка от фильтра к топливному насосу;
20) – Топливный бак;
21) – Трубки слива топлива из фильтра;
22) – Подкачивающий насос;
23) – Трубка от фильтра грубой очистки к подкачивающему насосу;
24) – Фильтр грубой очистки ФГ-2;
25) – Трубка от бака к фильтру грубой очистки.
