Техническое обслуживание компрессора пневматической системы трактора «Кировец» (К-700, К-700А, К-701, К-702) заключается в периодическом демонтаже головки компрессора с целью очистки поршней, клапанов, сёдел и воздушных каналов от нагара. Выполняется проверка работы, а также герметичность плунжеров и клапанов разгрузочного устройства. Не обеспечивающие герметичность клапаны следует притирать к сёдлам, повреждённые либо сильно изношенные – заменять новыми, которые также нужно притирать к сёдлам до момента получения (в процессе проверки на краску) непрерывного кольцевого контакта.
Проверка плунжеров разгрузочного устройства подразумевает контроль состояния уплотнительных резиновых колец.
Порядок замены колец плунжеров без демонтажа головки компрессора пневматической системы трактора «Кировец» (К-700, К-700А, К-701, К-702):
1) – Пустить двигатель и довести давление в пневмосистеме до 7,5-7,7 кгс/см2 (0,75-0,77 МПа);
2) – Остановить двигатель;
3) – Демонтировать трубу, которая подводит воздух к компрессору от двигателя. Если разгрузочное устройство негерметично, то в патрубке подвода воздуха к компрессору будет отчётливо прослушиваться характерный шум пропускаемого воздуха, а на манометре пневмосистемы будет фиксироваться некоторое падение давления;
4) – Снизить давление воздуха в пневматической системе до 5,6 кгс/см2 (0,56 МПа), плунжеры при этом будут опущены;
5) – Демонтировать патрубок подвода воздуха;
6) – Вынуть пружину и коромысло;
7) – Поднять гнездо штока и демонтировать его вместе со штоком;
8) – Путём введения проволочного крючка в отверстие (диаметр 2,5 мм) в торце плунжера либо подведения сжатого воздуха в горизонтальный канал разгрузочного устройства блока цилиндров вынуть плунжер из своего гнезда;
9) – Заменить на плунжерах изношенные уплотнительные кольца;
10) – Перед установкой колец их следует смазать маслом, которое используется для двигателя;
11) – Равномерно (в два приёма) затянуть гайки шпилек, которые крепят головку, в показанном на [рис. 1] порядке. Окончательный момент затяжки – 1,2-1,6 кгс•м (12-16 Н•м).

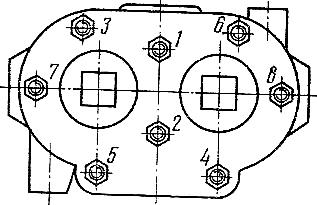

Рис. 1. Последовательность затяжки гаек крепления головки блока компрессора пневматической системы трактора «Кировец» К-700, К-700А, К-701, К-702.
