Механизм газораспределения двигателя СМД-66 трактора ДТ-175С «Волгарь» предназначен для обеспечения впуска в цилиндры свежего воздуха и выпуска продуктов сгорания топлива.

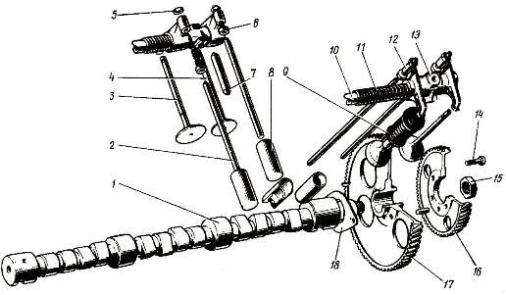

Рис. 1. Механизм газораспределения двигателя СМД-66 трактора ДТ-175С «Волгарь».
1) – Распределительный вал;
2) – Штанга толкателя;
3) – Впускной клапан;
4) – Выпускной клапан;
5) – Гайка;
6) – Регулировочный винт;
7) – Направляющая втулка;
8) – Толкатель;
9) – Наружная пружина клапана;
10) – Ось коромысел;
11) – Распорная пружина;
12) – Коромысло;
13) – Стойка оси коромысел;
14) – Болт;
15) – Гайка;
16) – Промежуточная шестерня;
17) – Шестерня распределительного вала;
18) – Фланец распределительного вала.
В состав механизма распределения трактора [рис. 1] входят: распределительный вал, впускные клапаны, выпускные клапаны, детали их установки и привода (толкатели, штанги, коромысла, регулировочные винты с гайками, тарелки с сухариками, пружины, направляющие втулки, стойки, оси). При помощи шестерён газораспределения, которые устанавливаются по меткам [рис. 2], осуществляется привод газораспределительного механизма.
Рис. 2. Метки на шестернях газораспределения двигателя СМД-66 трактора ДТ-175С «Волгарь».
1) – Шестерня привода топливного насоса;
2) – Промежуточная шестерня;
3) – Шестерня распределительного вала;
4) – Шестерня коленчатого вала.
Коромысла качаются на полой оси (10) [рис. 1], закреплённой на трёх стойках (13).
Распорными пружинами (11) ограничивается перемещение коромысел вдоль оси.
Каждый клапан закрывается под воздействием двух пружин (наружной и внутренней), которые установлены на его стержне с помощью тарелки, втулки, сухариков.
