Порядок промывки фильтра коробки передач тракторов К-700, К-700А, К-701, К-702:
1) – Отвернуть болты крепления сиденья тракториста;
2) – Снять сиденье, а также коврик пола кабины;
3) – Отвернуть болты крепления крышки люка пола кабины, после чего демонтировать крышку;
4) – Вывернуть пробку из наконечника тяги педали слива, после чего вывести тягу (4) [рис. 1] из зацепления с рычагом (2);
5) – Отвернуть болты крепления крышки фильтра;
6) – Ввернуть пару крепёжных болтов в резьбовые отверстия (5) и (6), расположенные в крышке фильтра, после чего приподнять её;
7) – Выжать педаль слива таким образом, чтобы болт упора педали слива в фильтр не препятствовал его демонтажу;
8) – Демонтировать крышку фильтра в сборе со стаканом, а также фильтрующими элементами;
9) – Отвернуть винты крепления стакана к крышке фильтра, после чего отделить их (один от другого);
10) – Отвернуть гайку крепления секций фильтрующих элементов;
11) Демонтировать стопорную шайбу, втулку, а также секции фильтра;
12) – Промыть в дизельном топливе детали фильтра, а затем продуть их сжатым воздухом;
13) – Собрать фильтр и установить его на коробку передач (в процессе установки также необходимо выдать педаль слива);
14) – Соединить тягу с рычагом педали слива;
15) – Установить крышку люка пола кабина, а также коврик и сиденье.

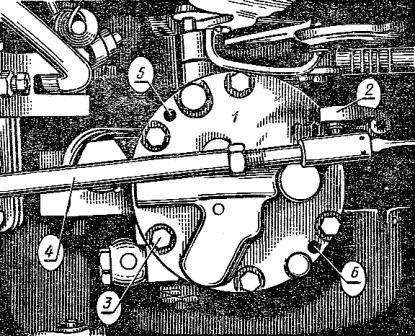

Рис. 1. Вывёртывание пробки из наконечника тяги педали слива тракторов К-700, К-700А, К-701, К-702.
1) – Крышка фильтра коробки передач;
2) – Рычаг педали слива;
3) – Болт;
4) – Тяга педали слива;
5) – Резьбовое отверстие под демонтажный болт;
6) – Резьбовое отверстие под демонтажный болт.
