Порядок разборки вала привода насоса коробки передач трактора «Кировец» (К-700, К-700А, К-701, К-702):
1) – Демонтировать корпус (31) [рис. 1];
2) – Отвернуть гайку (35);
3) – Снять шестерню (33);
4) – Извлечь штифт (36);
5) – Спрессовать с вала стакан (30) с подшипником (34);
6) – Снять втулку (1);
7) – Снять шестерню (29) с подшипниками (5);
8) – Снять муфту (6) и кольцо (11);
9) – Снять шестерню (14) с подшипниками (10);
10) – Выпрессовать из шестерён (29) и (14) подшипники (5) и (10);
11) – Выпрессовать из стакана (30) подшипник (34);
12) – Извлечь штифт (37).

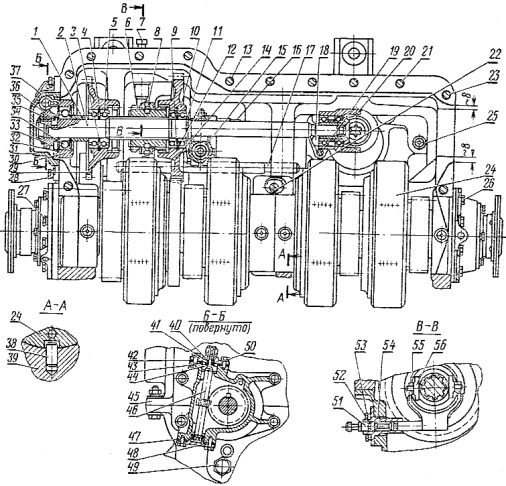

Рис. 1. Вал привода насоса коробки передач трактора «Кировец» К-700, К-700А, К-701, К-702.
1), 15) – Втулки;
2) – Вал;
3), 4), 9), 11), 12), 32), 52) – Кольца;
5), 10), 34), 44) – Подшипники;
6) – Муфта;
7), 16), 17), 46) – Валики;
8) – Ось сухаря;
13), 19), 22), 23), 26), 27), 28), 43), 49), 50), 53) – Болт;
14), 29), 33) – Шестерни;
18) – Валик насоса;
20), 31) – Корпуса;
21), 36), 37), 38) – Штифты;
24) – Ведущий вал;
25) – Корпус клапана;
30) – Стакан;
35) – Гайка;
39) – Картер;
40), 48), 54) – Крышки;
41) – Манжета;
42), 47) – Прокладки;
45) – Верхняя половина картера;
51) – Валик вилки;
55) – Вилка;
56) – Сухарь.
