Задний мост гусеничного трактора


* * *

Задний мост гусеничного трактора включает в себя главную передачу (3) [рис. 1, в)], конечную передачу (5), тормоза (2) и ведущие звёздочки (1), а также дифференциал (4) либо фрикционные муфты поворота (бортовые фрикционы) (6) либо планетарный редуктор (8) с тормозом (7) солнечной шестерни.

Схемы ведущих мостов гусеничных тракторов с механизмами поворота

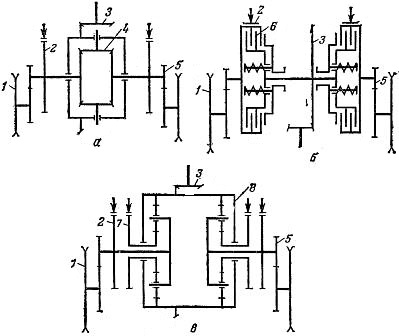

Рис. 1. Схемы ведущих мостов гусеничных тракторов с механизмами поворота.

а) – Дифференциальным;

б) – С муфтами поворота;

в) – Планетарным;

1) – Ведущая звёздочка;

2) – Тормоз;

3) – Главная передача;

4) – Дифференциал;

5) – Конечная передача;

6) – Фрикционная муфта поворота (бортовые фрикционы);

7) – Тормоз солнечной шестерни;

8) – Планетарный редуктор.
