Карбюратор 11.1107011, размещённый на пусковом двигателе П-350 трактора ДТ-175С «Волгарь», однокамерный, мембранного типа, с дистанционным управлением. Он предназначается для приготовления горючей смеси.
Конструкция карбюратора 11.1107011 пускового двигателя трактора ДТ-175С «Волгарь» представлена на [рис. 1].

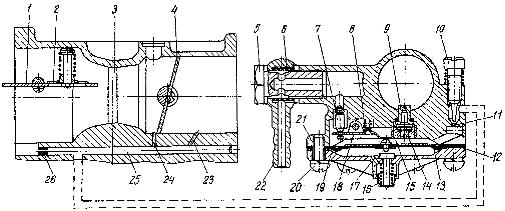

Рис. 1. Схема карбюратора 11.1107011 пускового двигателя П-350 трактора ДТ-175С «Волгарь».
1) – Воздушная заслонка;
2) – Клапан воздушной заслонки;
3) – Диффузор;
4) – Дроссельная заслонка;
5) – Зажимной болт штуцера подвода топлива;
6) – Топливный фильтр;
7) – Топливный клапан;
8) – Пружина;
9) – Распылитель главной системы;
10) – Регулировочный винт холостого хода;
11) – Топливный жиклёр системы холостого хода;
12) – Прокладка;
13) – Мембрана беспоплавкового механизма;
14) – Обратный клапан;
15) – Топливная камера;
16) – Утеплитель мембраны;
17) – Балансировочное отверстие;
18) – Рычаг топливного клапана;
19) – Крышка корпуса;
20) – Винт крепления крышки;
21) – Корпус карбюратора;
22) – Топливоподводящий штуцер;
23) – Выходное эмульсионное отверстие;
24) – Переходное эмульсионное отверстие;
25) – Эмульсионный канал системы холостого хода;
26) – Воздушный жиклёр холостого хода.
В состав конструкции карбюратора 11.1107011 трактора ДТ-175С «Волгарь» включены следующие элементы: корпус, крышка, главная дозирующая система, система холостого хода, система пуска, мембранный механизм.
