Рис. 1. Схема установки шестерен газораспределения для тракторов МТЗ-50, МТЗ-50Л, МТЗ-52, МТЗ-52Л.
1) – Ведомая шестерня привода масляного насоса;
2) – Ведущая шестерня привода масляного насоса;
3) – Шестерня распределения коленчатого вала;
4) – Шестерни привода масляного насоса гидроусилителя руля;
5) – Шестерня распределительного вала;
6) – Промежуточная шестерня;
7) – Шестерня привода топливного насоса.
Рис. 2. Схема установки шестерен газораспределения для тракторов МТЗ-80, МТЗ-82.
1) – Шестерня привода насоса рулевого управления;
2) – Шестерня распределительного вала;
3) – Промежуточная шестерня;
4) – Шестерня привода топливного насоса;
5) — Шестерня коленчатого вала;
6) – Шестерня привода масляного насоса.
Правильность, а также удобство установки фаз газораспределения двигателя в процессе сборки обеспечивается совмещением меток, которые имеются на шестернях распределения. На промежуточной шестерне (3) [рис. 2] выполнены две впадины – метки, которые обозначены буквами «К» и «Т», и на один зуб нанесена метка «Р». Впадину «К» располагают против меченого зуба шестерни коленчатого вала, впадину «Т» — против меченого зуба шестерни привода топливного насоса, зуб с меткой «Р» — против меченой впадины шестерни распределительного вала.

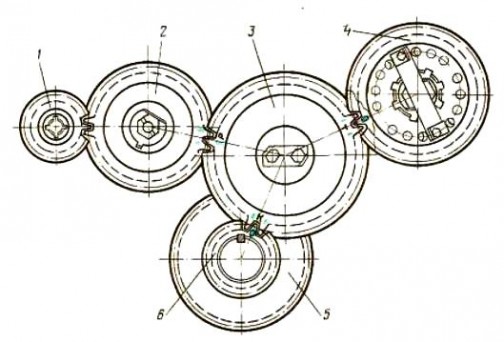

Рис. 3. Схема установки шестерен газораспределения для тракторов МТЗ-100, МТЗ-102.
1) – Шестерня привода гидронасоса;
2) – Шестерня распределительного вала;
3) – Промежуточная шестерня;
4) – Шестерня привода топливного насоса;
5) – Ведущая шестерня масляного насоса;
6) – Шестерня коленчатого вала.
Правильность, а также удобство установки фаз газораспределения двигателя в процессе сборки обеспечивается совмещением меток, которые имеются на шестернях распределения. На промежуточной шестерне (3) [ рис. 3] выполнены две впадины – метки, которые обозначены буквами «К» и «Т», и на один зуб нанесена метка «Р». Впадину «К» располагают против меченого зуба шестерни (6) коленчатого вала, впадину «Т» — против меченого зуба шестерни (4) привода топливного насоса, зуб с меткой «Р» — против меченой впадины шестерни (2) распределительного вала.
Фазы газораспределения принято показывать в виде круговой диаграммы [рис. 4] в градусах поворота коленчатого вала (градусы п.к.в.).

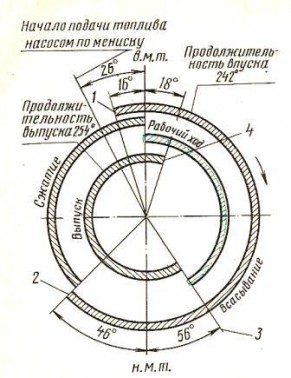

Рис. 4. Диаграмма фаз газораспределения для тракторов МТЗ-80 МТЗ-82 МТЗ-100 МТЗ-102.
1 – Начало открытия впускного клапана;
2 – Начало закрытия впускного клапана;
3 – Начало открытия выпускного клапана;
4 – Начало закрытия выпускного клапана.
