С целью предварительной очистки поступающего из топливного бака топлива смонтирован фильтр грубой очистки ФГ-2 [рис. 1], в котором происходит отстой воды и отфильтровывание механических примесей (размер в поперечнике – до 0,09 м). В центре корпуса ввёрнут (на резьбе) сетчатый фильтрующий элемент (2), имеющий конусообразную форму, который через пружинную шайбу (3) прижимает распределитель (4). Прозрачный (для удобства контроля за фильтром) стакан (1) снабжён в нижней части успокоителем (10), сливной пробкой (11), прижимается к корпусу (7) кольцом (9) через прокладку (8).

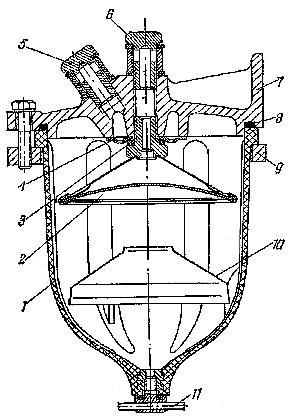

Рис. 1. Фильтр грубой очистки топлива ФГ-2 двигателя СМД-60 и СМД-62 трактора Т-150 и Т-150К.
1) – Стакан;
2) – Сетчатый фильтрующий элемент;
3) – Пружинная шайба;
4) – Распределитель;
5) – Штуцер крепления трубки;
6) – Штуцер крепления трубки;
7) – Корпус;
8) – Прокладка;
9) – Кольцо;
10) – Успокоитель;
11) – Пробка слива отстоя топлива.
Топливо подаётся через штуцер (5), за счёт распределителя (4) равномерно стекает по окружности под успокоитель (10), где оно отстаивается. Топливо поднимается вверх через центральное отверстие в успокоителе, далее проходит фильтрующий элемент (2) и потом через штуцер (6) направляется к подкачивающему насосу.
При ТО-2 следует отворачивать пробку (11) и сливать отстой до момента появления струи чистого топлива. Промывка фильтрующего элемента (2) осуществляется в процессе ТО-3. При этом краном на топливном баке перекрывается поступление топлива в систему. Затем нужно отвернуть четыре болта, которые удерживают прижимное кольцо (9) и снять стакан (1). Потом следует отвернуть фильтрующий элемент (2), промыть его путём многократного погружения в чистое дизельное топливо, а также промыть стакан (1) и распределитель (4). В процессе сборки на болт фильтрующего элемента нужно надеть пружинную шайбу (3), распределитель (4) и ввернуть болт в корпус фильтра. На предмет ровной укладки контролируется прокладка (8) и после этого равномерно и умеренно осуществляется затяжка болтов крепления прижимного кольца (9), с целью обеспечения герметичности и предотвращения деформации стакана.
